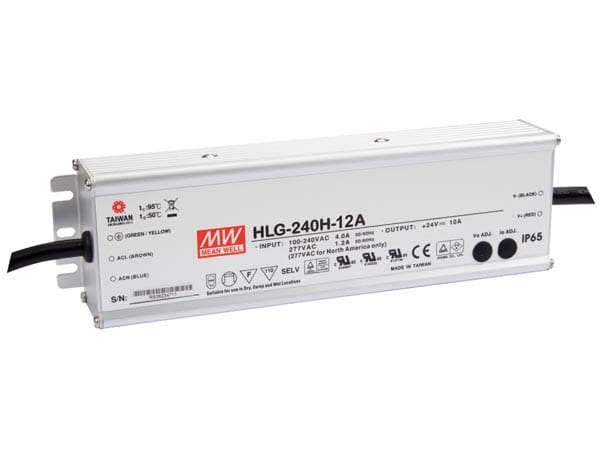

HLG-240H-12 192W 16A 12V
Opis
Najważniejsze cechy i funkcje
- Wbudowana funkcja PFC
- Uniwersalny zakres napięcia wejściowego (do 305VAC)
- Zabezpieczenia: Termiczne / Przepięciowe / Przeciążeniowe / Zwarciowe
- Chłodzenie konwekcyjne
- OCP temperatura regulowana za pomocą kabla wyjściowego lub potencjometru
- IP67 / IP65 zaprojektowany do instalacji wewnętrznych i zewnętrznych
- Testowane pod pełnym obciążeniem
- Funkcja ściemniania
- Nadaje się do oświetlenia LED oraz oświetlenia ulicznego
- Zgodność z przepisami bezpieczeństwa na całym świecie oświetlenia
- Nadaje się w suchych / mokrych / wilgotnych miejscach
- 5 lat gwarancji
Wymiary: 244.2 x 68 x 38.8 mm
Waga: 1.30 kg
Kod Producenta: HLG-240H-12
Wyjście
Napięcie wyjściowe | 12V |
Zakres napięcia | 6 ~12V |
Prąd wyjściowy | 16A |
Moc znamionowa | 192W |
Tolerancja napięcia | ±2.5% |
Tętnienia i szumy | 150mVp-p |
Stab. Uwy w ƒ zmian Uwe | ±0.5% |
Stab. Uwy w ƒ zmian Obc. | ±2.0% |
Czas rozruchu |
1000ms,80ms/115VAC 500ms,80ms/230VAC (100% obciążenia) |
Czas podtrzymania |
15ms/230VAC (100% obciążenia) 15ms/115VAC (100% obciążenia) |
Wejście
Zakres napięcia wejściowego | 90 ~ 305VAC 127 ~ 431VDC |
Zakres częstotliwości wejściowych | 47-63Hz |
Wydajność przy 100% obciążenia | 90% |
Prąd pobierany z sieci |
4A / 115VAC 2A / 230VAC 1.2A / 277VAC |
Prąd rozruchowy |
zimny start 75A @ 230VAC |
Prąd upływu | <0.75mA / 277VAC |
Dane techniczne
Wymiary (wys x szer x gł) | 244.2 x 68 x 38.8 mm |
Waga | 1.30Kg |
Środowisko / zabezpieczenie / niezawodność /
bezpieczeństwo / EMC
Zakres temperatur pracy | -40 ~ 70°C |
Współczynnik temp. | ±0.03%/℃ (0 ~ 50℃) |
Temperatura składowania; wilgotność | -40 ~ +80 , 10 ~ 95% RH |
Wilgotność pracy | 20 - 95% RH (bez kondensacji) |
Odporność na wibracje | 10 -500Hz 5G 12min @ 1 cykl dla 72min dla osi dla wszystkich kierunków X, Y, Z |
Zabezpieczenie przepięciowe |
13.5 ~ 18V auto naprawa, dopóki usterka nie zostanie usunięta |
Zabezpieczenie przeciążeniowe |
95 ~ 108% nominalnej mocy wyjściowej (Tryb"czkawki", auto naprawa po usunięciu usterki) |
Zabezpieczenie zwarciowe |
Tryb"czkawki", auto naprawa po usunięciu usterki |
Zabezpieczenie temperaturowe |
wyłączenie napięcia wyjściowego, auto naprawa po spadku temperatury |
Wytrzymałość napięciowa | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
MTBF | min. 207.9K godz. MIL-HDBK-217F (25℃) |
Izolacja galwaniczna | I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
Emisja EMC | EN55015, EN55022 (CISPR22) Klasa B, EN61000-3-2 Klasa C ( 60% obciążenia) ; EN61000-3-3 |
Odporność EMC | Zgodność z EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, dla przemysłu lekkiego (fala 4KV), criteria A |
Standardy bezpieczeństwa |
UL1012, CAN/CSA-C22.2 Nr. 107.1-01, UL8750, CSA C22.2 Nr. 250.0-08, EN61347-1, EN61347-2-13, IP65 or IP67, J61347-1, J61347-2-13 zatwierdzone UL60950-1, TUV EN60950-1 |
Pliki do pobrania:
Dane techniczne
Klasa szczelności | IP67 |
Napięcie wyjściowe | 12V |
Prąd wyjściowy | 0-1600mA |
Moc | 192W |
Typ | stałonapięciowy z funkcją stałoprądową |
